4.13. Font

다양한 폰트를 화면에 출력하거나 화면 출력 시에 다양한 정보들을 얻어오는 함수로 구성되어 있다.

폰트는 시스템에 마다 형태와 크기와 페이스(Face)가 일정하지 않으므로 각 폰트 를 정확히 지정하는 것이 아니라, 추상화된 내용으로 지정한다. 즉 크기(작음|보통|큼)과 스타일(굵게|이탤릭|밑줄|보통)과 페이스를 가지고 실제적인 폰트를 얻어옴으로써 각 단말기 마다 쉽게 적용될 수 있도록 하였다.

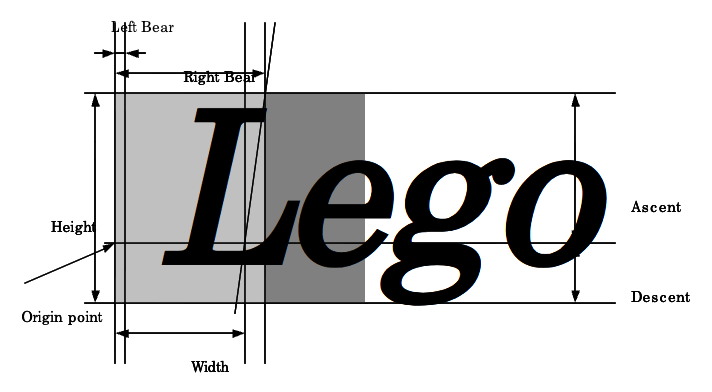

그림 2 폰트정보

폰트의 각 부분은 폰트의 높이(Height)는 어센트(Ascent)와 디센트(Descent)를 합한 값이 된다.

베어(Bear)는 폰트를 그릴 때 실제적으로 화면에 이미지를 어디서부터 어디까지 그릴 것인지를 결정한다. 대부분의 경우 왼쪽 베어(Left Bear)는 0 이 된다만, 이탤릭 체와 같은 경우에는 오른쪽 베어(Right Bear)가 폰트의 폭(Width)보다 큰 경우가 있다. 오른쪽 베어는 실제적으로 폰트의 이미지의 폭이 되고, 폭(Width)는 그 폰트를 그린 후에 얼마만큼 이동한 후에 다음 문제를 그릴지를 결정하는 값이 된다. 폭이 오른쪽 베어(Right Bear)보다 작은 경우에는 위의 그림과 같이 겹쳐지는 부분이 있을 수 있다.

관련 자료형

typedef struct _MH_CharGlyphInfo {
    int lbear;   /* 문자의 왼쪽 베어(bear)   */
    int rbear;   /* 문자의 오른쪽 베어(bear) */
    int width;   /* 문자의 화면상의 폭       */
    int height;  /* 문자의 화면상의 높이     */
} MH_CharGlyphInfo;

#define MH_FB_FT_SIZE_SMALL         8
#define MH_FB_FT_SIZE_MEDIUM        0
#define MH_FB_FT_SIZE_LARGE         16

#define MH_FB_FT_FACE_SYSTEM        0
#define MH_FB_FT_FACE_MONOSPACE     32
#define MH_FB_FT_FACE_PROPORTIONAL  64

#define MH_FB_FT_STYLE_PLAIN        0
#define MH_FB_FT_STYLE_BOLD         1
#define MH_FB_FT_STYLE_ITALIC       2
#define MH_FB_FT_STYLE_UNDERLINE    4

MH_fnGetFont

설명

지정된 폰트 아이디를 얻어 온다.

face 는 MH_FB_FT_FACE_SYSTEM, MH_FB_FT_FACE_MONOSPACE(문자들의 폭이 일정한 폰트), MH_FB_FT_FACE_PROPORTIONAL(문자들의 폭이 일정하지 않은 폰트) 중에 하나이며, size 는 MH_FB_FT_SIZE_SMALL, MH_FB_FT_SIZE_MEDIUM, MH_FB_FT_SIZE_LARGE 중에 하나가 된다. style 은 MH_FB_FT_STYLE_ITALIC, MH_FB_FT_STYLE_BOLD, MH_FB_FT_STYLE_UNDERLINED 의 OR 값이나 혹은 MH_FB_FT_STYLE_PLAIN 을 사용할 수 있다. 지정된 폰트가 없으면 가장 근접한 폰트를 돌려준다.

지정된 폰트 아이디로 “C” 로컬 문자 코드의 전체 문자를 출력할 수 있어야 한다.

프로토타입

M_Int32 MH_fnGetFont (M_Int32 face, M_Int32 size, M_Int32 style)

매개 변수

• face - [in] 폰트 페이스 (MH_FB_FT_FACE_SYSTEM, MH_FB_FT_FACE_MONOSPACE, MH_FB_FT_FACE_PROPORTIONAL)
• size - [in] 폰트 크기 (MH_FB_FT_SIZE_SMALL, MH_FB_FT_SIZE_MEDIUM, MH_FB_FT_SIZE_LARGE)
• style - [in] 폰트 스타일 (MH_FB_FT_STYLE_ITALIC, MH_FB_FT_STYLE_BOLD, MH_FB_FT_STYLE_UNDERLINED)

반환 값

폰트 아이디

부작용

없음

참고 항목

없음

MH_fnGetFontHeight

설명

지정된 폰트의 높이를 돌려준다

프로토타입

M_Int32 MH_fnGetFontHeight (M_Int32 font)

매개 변수

• font - [in] - 폰트 아이디

반환 값

폰트의 높이

부작용

없음

참고 항목

없음

MH_fnGetFontAscent

설명

지정된 폰트의 어센트(Ascent)를 돌려준다

프로토타입

M_Int32 MH_fnGetFontAscent (M_Int32 font)

매개 변수

• font - [in] 폰트 아이디

반환 값

폰트의 어센트(Ascent)

부작용

없음

참고 항목

없음

MH_fnGetFontDescent

설명

지정된 폰트의 디센트(Descent)를 돌려준다.

프로토타입

M_Int32 MH_fnGetFontDescent (M_Int32 font)

매개 변수

• font - [in] 폰트 아이디

반환 값

폰트의 디센트(Descent)

부작용

없음

참고 항목

없음

MH_fnGetCharGlyph

설명

지정된 문자를 화면에 바로 찍을 수 있는 이미지 형태로 만들어 돌려준다. 돌려주는 버퍼는 주 화면 LCD 와 같은 색상수를 가지며 주화면 LCD 에 바로 복사할 수 있는 형태의 이미지이다. 이미지 내용은 반환하는 값이 가리키는 버퍼에 (0, 0)에서 부터 (1, 0), (2, 0), ... (0, 1), (1, 1) ... 의 순서 대로 저장된다.

LCD가 16bit 컬러를 지원할 때.

M_Uint8 *pbuf = MH_fnGetCharGlyph(fontid, ‘H’, blackPixel, whitePixel, &bpl);
M_Uint16 *ppxls = (M_Uint16 *)pbuf;

와 같은 코드가 수행되었다면, ppxls[0] 은 whitePixel이 되고 ppxls[bpl*1] 은 whitePixel, ppxls[bpl * 1 + 1]은 blackPixel이 된다.

프로토타입

const M_Uint8 *MH_fnGetCharGlyph(const M_Int32 fontid, const M_Uint16 ch, const M_Uint32 fgPxl, const M_Uint32 bgPxl, M_Int32 *pbpl)

매개 변수

• fontid - [in] 폰트아이디
• ch - [in] 문자 (문자는 로컬 코드 이다. 즉 유니 코드가 아니다)
• fgPxl - [in] 문자의 전경색
• bgPxl - [in] 문자의 배경색
• bpl - [out] 프레임 버퍼의 한 줄 당 차지하는 바이트 수

반환 값

복사 할 수 있는 형태의 이미지 내부 버퍼. 이 버퍼는 밖에서 해제되면 안되며 내용이 바뀌어서도 안된다. 만일 ch 에 대응하는 문자가 없는 경우에는 NULL 을 돌려 준다.

부작용

없음

참고 항목

없음

MH_fnGetCharInfo

설명

지정된 문자의 폭과 왼쪽 베어(Left Bear)와 오른쪽(Right Bear)와 높이를 얻어 온다.

프로토타입

M_Int32 MH_fnGetCharInfo(M_Int32 font, M_Uint16 char, MH_CharGlyphInfo *pcg)

매개 변수

• font - [in] 폰트
• char - [in] 문자(문자는 로컬 코드 이다. 즉 유니 코드가 아니다)
• pcg - [out] 문자의 정보 반환

반환 값

성공

• 0

실패

• M_E_ERROR – 대응하는 문자 인덱스에 폰트가 없는 경우

부작용

없음

참고 항목

없음
